Montaż czytnika breloków przy furtce powinien być zaplanowany jako część całego systemu kontroli dostępu, a nie jako montaż pojedynczego urządzenia. Czytnik odpowiada za identyfikację użytkownika, ale dopiero połączenie go z elektrozaczepem, zasilaniem oraz odpowiednio poprowadzonym okablowaniem pozwala wygodnie i bezpiecznie sterować wejściem.
W zależności od potrzeb system może działać autonomicznie albo współpracować z kontrolerem lub centralą. W tym poradniku wyjaśniamy, gdzie umieścić czytnik przy furtce, na jakiej wysokości go zamontować, jak ograniczyć ryzyko uszkodzeń oraz jakie elementy warto uwzględnić już na etapie planowania instalacji.
Gdzie zamontować czytnik przy furtce?
Najwygodniejszym miejscem jest słupek furtki od strony podejścia użytkownika, po stronie umożliwiającej swobodne zbliżenie karty lub breloka. Czytnik powinien być łatwo dostępny dla osoby stojącej przed furtką, ale nie może kolidować z zawiasami, klamką, ryglem ani ruchem skrzydła.
Przed wyznaczeniem punktu montażowego sprawdź:
- w którą stronę otwiera się furtka,
- gdzie znajduje się klamka i mechanizm zamka,
- czy użytkownik będzie mógł wygodnie zbliżyć brelok bez sięgania nad skrzydłem,
- czy obudowa czytnika nie będzie narażona na przypadkowe uderzenie,
- czy z wybranego miejsca można bezpiecznie doprowadzić przewody.
Wąski metalowy słupek może nie zapewniać wystarczającej powierzchni do stabilnego montażu. W takiej sytuacji przydatna bywa płytka montażowa, dodatkowy wspornik albo montaż czytnika na sąsiednim słupku ogrodzeniowym. Najważniejsze jest, aby urządzenie było sztywno zamocowane i nie zasłaniało elementów mechanicznych furtki.
Na jakiej wysokości zamontować czytnik?
Wysokość czytnika powinna odpowiadać naturalnej pozycji dłoni osoby stojącej przy furtce. W praktyce często przyjmuje się montaż części roboczej urządzenia mniej więcej na wysokości 120–140 cm od poziomu terenu, jednak nie jest to wartość uniwersalna dla każdej instalacji. Ostateczne położenie należy dopasować do konstrukcji słupka, wzrostu użytkowników oraz zaleceń producenta.
Jeżeli z furtki korzystają dzieci, osoby starsze lub osoby z ograniczoną sprawnością ruchową, warto rozważyć niższe i bardziej dostępne położenie. W obiekcie przeznaczonym dla wielu użytkowników priorytetem powinien być wygodny dostęp dla możliwie szerokiej grupy osób.
Nie należy umieszczać czytnika zbyt nisko, bezpośrednio przy podłożu, ponieważ będzie bardziej narażony na błoto, wodę rozbryzgową i przypadkowe uszkodzenia. Zbyt wysoka pozycja utrudni natomiast korzystanie z urządzenia i może zmuszać użytkownika do pochylania się albo wyciągania ręki.
Czytnik po stronie wejścia czy wyjścia?
W typowej instalacji czytnik znajduje się po zewnętrznej stronie furtki i umożliwia wejście osobom posiadającym kartę lub brelok. Od wewnątrz nie zawsze trzeba stosować drugi czytnik. Wyjście można obsługiwać przyciskiem wyjścia, klamką lub innym elementem przewidzianym w projekcie systemu.
Jeśli wymagane jest rejestrowanie i kontrolowanie zarówno wejść, jak i wyjść, można zastosować bardziej rozbudowaną konfigurację z czytnikami po obu stronach przejścia. W takim przypadku dobór urządzeń, kontrolera oraz sposobu działania powinien uwzględniać funkcje konkretnego systemu.
Ochrona czytnika przed warunkami zewnętrznymi
Czytnik przy furtce pracuje w trudniejszych warunkach niż urządzenie zamontowane wewnątrz budynku. Na jego trwałość wpływają deszcz, śnieg, wilgoć, kurz, promieniowanie słoneczne, mróz oraz przypadkowe uderzenia. Dlatego przed zakupem należy sprawdzić, czy wybrany model jest przeznaczony do montażu w danym miejscu i czy producent określa warunki jego zastosowania.
Nie warto montować urządzenia w miejscu, w którym woda spływa bezpośrednio po słupku albo zatrzymuje się nad obudową. Pomocne może być zadaszenie furtki, daszek nad czytnikiem lub umieszczenie urządzenia w miejscu częściowo osłoniętym. Osłona nie powinna jednak utrudniać zbliżenia breloka ani zasłaniać sygnalizacji czytnika.
Ważne są również szczegóły wykonawcze:
- przewód powinien być zabezpieczony przed wyrwaniem i przypadkowym przecięciem,
- wejście przewodu do obudowy należy wykonać tak, aby ograniczyć możliwość przedostawania się wody,
- puszka, złączki i miejsca połączeń powinny być dobrane do warunków zewnętrznych,
- urządzenie nie powinno być montowane bezpośrednio w miejscu narażonym na uderzenia bramą lub narzędziami ogrodowymi,
- elementy metalowe trzeba zamocować stabilnie, bez luzów i naprężeń przewodów.
Jeżeli furtka znajduje się przy ulicy lub w miejscu ogólnodostępnym, warto dodatkowo ocenić ryzyko wandalizmu. W takim przypadku znaczenie ma solidność obudowy, sposób prowadzenia przewodów oraz możliwość umieszczenia elektroniki sterującej w bezpieczniejszym miejscu.
Jaki czytnik wybrać: autonomiczny czy współpracujący z kontrolerem?

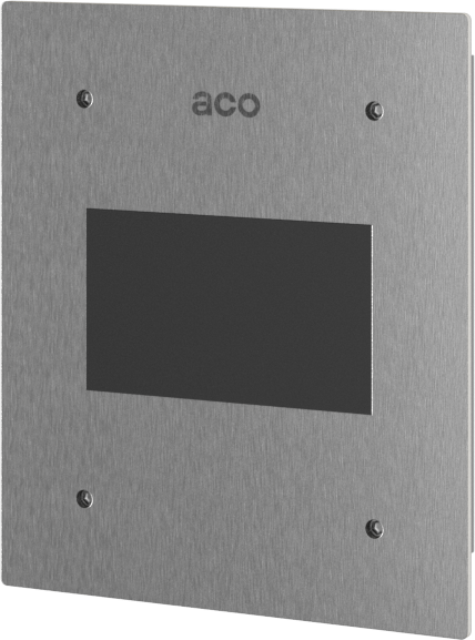

Najprostszy system można zbudować na bazie czytnika autonomicznego. Tego typu urządzenie może obsługiwać uprawnienia użytkowników bez konieczności stosowania rozbudowanej centrali, jeśli pozwala na to jego konstrukcja i przeznaczenie. Przykładem rozwiązania do rozważenia jest ACO INS-ACC – autonomiczny czytnik kart i breloków.
System autonomiczny sprawdzi się między innymi przy jednej furtce, niewielkiej liczbie użytkowników i nieskomplikowanych wymaganiach. Przed zakupem trzeba jednak zweryfikować sposób programowania, obsługiwane identyfikatory, wymagane zasilanie oraz możliwość współpracy z wybranym elektrozaczepem.
Jeśli instalacja ma obejmować kilka przejść, harmonogramy dostępu, rejestr zdarzeń, podział uprawnień lub integrację z innymi elementami zabezpieczeń, lepszym wyborem może być system oparty na kontrolerze. W ofercie kontrolerów kontroli dostępu można szukać rozwiązań dopasowanych do liczby przejść i planowanej funkcjonalności.
W większych instalacjach stosuje się również centrale systemów zabezpieczeń. Ich dobór powinien wynikać z całej koncepcji obiektu, a nie wyłącznie z rodzaju zastosowanego czytnika. Przed zamówieniem warto sprawdzić zgodność wszystkich urządzeń, schemat połączeń oraz wymagania dotyczące zasilania.
Brelok, karta czy inny identyfikator?

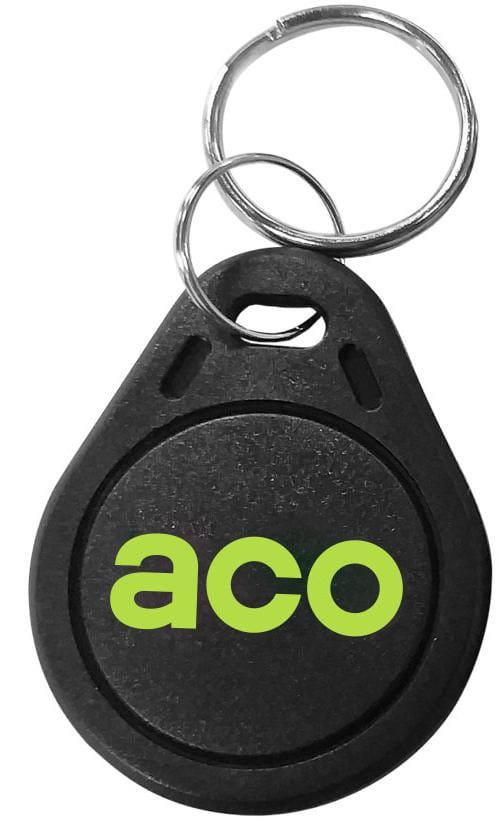

Przy furtce często stosuje się breloki, ponieważ można je szybko zbliżyć do czytnika i przypiąć do kluczy lub smyczy. Dobrym uzupełnieniem zestawu może być brelok ACO TR-ACO UNIQUE. Wybór identyfikatora powinien być zgodny z technologią obsługiwaną przez konkretny czytnik.
Karty mogą być wygodniejsze w biurach, obiektach usługowych i miejscach, w których użytkownicy noszą identyfikatory pracownicze. Niezależnie od formy należy ustalić, kto zarządza wydawaniem, blokowaniem i ewentualną wymianą identyfikatorów.
W przypadku większej liczby użytkowników warto zaplanować ewidencję breloków lub kart. Oznaczenie identyfikatora nazwą osoby albo numerem ułatwia późniejsze zarządzanie dostępem, szczególnie gdy jeden z breloków zostanie zgubiony.
Elektrozaczep – element wykonawczy przy furtce
Czytnik nie zwalnia mechanicznie furtki. Po prawidłowej identyfikacji wysyła sygnał do układu sterującego, a ten uruchamia element wykonawczy, najczęściej elektrozaczep. Dlatego dobór zamka powinien uwzględniać konstrukcję furtki, rodzaj zastosowanej zapadki oraz sposób pracy całego systemu.
Przed wyborem elektrozaczepu trzeba sprawdzić między innymi:
- czy model pasuje do zamka i profilu furtki,
- czy kierunek oraz sposób otwierania są zgodne z konstrukcją przejścia,
- jakie napięcie i sposób sterowania przewidziano w systemie,
- czy mechanizm będzie działał poprawnie przy typowym obciążeniu furtki,
- czy instalacja wymaga dodatkowego przycisku, modułu lub zasilacza.
Odpowiedni elektrozaczep do furtki powinien być dobrany razem z zamkiem, zawiasami i sposobem zasilania. Samo dopasowanie wymiarów nie zawsze wystarcza, ponieważ znaczenie ma również współpraca z konkretnym kontrolerem lub czytnikiem.
Przycisk wyjścia i sposób otwierania furtki od środka
W wielu instalacjach od strony posesji stosuje się przycisk wyjścia. Po jego naciśnięciu system zwalnia elektrozaczep i umożliwia opuszczenie posesji bez używania karty lub breloka. Przycisk powinien znajdować się w miejscu łatwo dostępnym, ale nie w takim, w którym może zostać przypadkowo naciśnięty.
Warto rozważyć przycisk przeznaczony do pracy w warunkach odpowiadających miejscu montażu. Jeżeli znajduje się on na zewnątrz, trzeba zabezpieczyć go przed wilgocią i zabrudzeniami. W instalacji wewnętrznej można zastosować przycisk ścienny lub element zintegrowany z innym wyposażeniem furtki.
Trzeba także rozróżnić przycisk wyjścia od przycisku dzwonkowego lub przycisku unifonu. Mogą wyglądać podobnie, ale pełnią inną funkcję i nie zawsze są przeznaczone do bezpośredniego sterowania tym samym układem. Przed podłączeniem należy sprawdzić schemat urządzenia oraz sposób działania wejścia sterującego.
Okablowanie i zasilanie przy furtce
Jednym z najczęściej pomijanych etapów jest zaplanowanie trasy przewodów. Przewód do czytnika, elektrozaczepu i ewentualnego przycisku powinien być poprowadzony tak, aby nie był narażony na przetarcie, zalanie ani łatwe odłączenie. W nowej posesji najlepiej przewidzieć trasę kablową jeszcze przed wykonaniem podjazdu, ogrodzenia lub opaski wokół słupków.
Przy planowaniu instalacji uwzględnij:
- lokalizację zasilacza lub kontrolera,
- odległość między elektroniką sterującą a furtką,
- liczbę przewodów potrzebnych do obsługi czytnika, elektrozaczepu i przycisku,
- zapas przewodu przy urządzeniach,
- ochronę kabli prowadzonych w ziemi lub w elementach ogrodzenia.
Elektronikę sterującą warto umieścić w miejscu chronionym przed dostępem osób postronnych. Dzięki temu ewentualne uszkodzenie czytnika nie musi oznaczać łatwego dostępu do całego układu sterowania furtką. Szczegółowy sposób podłączenia powinien wynikać z dokumentacji producenta i parametrów wszystkich wykorzystanych urządzeń.
Najczęstsze błędy przy montażu czytnika
Problemy z działaniem kontroli dostępu często nie wynikają z uszkodzenia czytnika, lecz z niewłaściwego zaplanowania instalacji. Do najczęstszych błędów należą:
- montaż w miejscu, w którym skrzydło furtki zasłania czytnik,
- umieszczenie urządzenia zbyt wysoko lub zbyt nisko,
- brak ochrony przed wodą spływającą po słupku,
- prowadzenie przewodu bez zabezpieczenia mechanicznego,
- dobór elektrozaczepu bez sprawdzenia zgodności z zamkiem i sterowaniem,
- brak wygodnego sposobu wyjścia od strony posesji,
- umieszczenie kontrolera w łatwo dostępnym miejscu,
- brak zapasu przewodów i miejsca na późniejszy serwis.
Dobrym zwyczajem jest wykonanie próby na sucho przed ostatecznym przykręceniem urządzeń. Sprawdź, czy użytkownik może swobodnie podejść do czytnika, zbliżyć brelok, otworzyć furtkę i wyjść od strony posesji. Warto też przetestować działanie przy zamkniętym skrzydle oraz przy typowym obciążeniu mechanizmu.
Co powinien zawierać kompletny zestaw?
Podstawowy system kontroli wejścia przy furtce może składać się z następujących elementów:
- czytnika kart lub breloków,
- kart albo breloków zgodnych z technologią czytnika,
- kontrolera lub czytnika autonomicznego,
- elektrozaczepu dopasowanego do furtki,
- zasilacza odpowiedniego dla zastosowanych urządzeń,
- przycisku wyjścia,
- przewodów, puszek, uchwytów i elementów zabezpieczających,
- ewentualnej obudowy lub osłony chroniącej urządzenia.

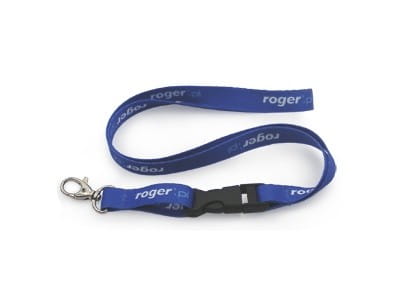

W kategorii czytników i klawiatur można porównać urządzenia przeznaczone do różnych sposobów identyfikacji. Uzupełnieniem wyposażenia użytkownika może być smycz Roger NL-2, przydatna do wygodnego noszenia identyfikatora, albo inne akcesoria dobrane do przyjętego systemu.

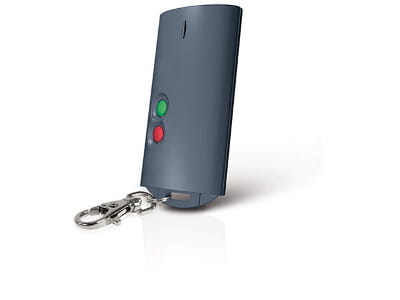

Jeżeli planujesz integrację z dodatkowym sterowaniem radiowym, przed zakupem sprawdź zgodność urządzeń i sposób ich wykorzystania. Przykładem elementu, który może być rozważany w określonych konfiguracjach, jest SATEL PILOT T-2. Nie należy jednak zakładać, że każdy pilot będzie bezpośrednio współpracował z dowolnym czytnikiem lub elektrozaczepem.
Podsumowanie: jak zaplanować montaż czytnika przy furtce?
Najpierw wybierz wygodne i osłonięte miejsce na słupku, a następnie dopasuj wysokość czytnika do użytkowników oraz konstrukcji furtki. Kolejne kroki to wybór technologii identyfikacji, określenie, czy potrzebny jest czytnik autonomiczny, kontroler czy centrala, oraz dobranie elektrozaczepu, zasilania i przycisku wyjścia.
Nie pomijaj ochrony przewodów i elektroniki sterującej. Dobrze zaplanowana instalacja powinna być wygodna w codziennym użyciu, odporna na warunki panujące przy ogrodzeniu i możliwa do serwisowania bez demontażu całej furtki.
Jeśli kompletujesz system kontroli wejścia, sprawdź ofertę VirtualEye obejmującą czytniki i klawiatury, kontrolery, centrale oraz elektrozaczepy. Dobierając elementy jako jeden spójny system, łatwiej uniknąć problemów z kompatybilnością i zaplanować bezpieczne wejście na posesję.
