Obraz z kamery w dzień jest wyraźny, ale po zmroku pojawiają się białe plamy, poświata, refleksy lub efekt mgły? Jedną z najczęstszych przyczyn jest sytuacja, w której kamera odbija podczerwień od własnej kopuły, zabrudzonej powierzchni albo elementów znajdujących się w bezpośrednim sąsiedztwie obiektywu.
Problem szczególnie często dotyczy kamer kopułkowych. Promienniki IR są umieszczone blisko obiektywu, a przezroczysta osłona może odbijać część światła z powrotem do sensora. W efekcie kamera zamiast równomiernie oświetlać scenę, rejestruje własne refleksy. Poniżej wyjaśniamy, skąd bierze się zamglony obraz nocą i jak krok po kroku przywrócić prawidłową jakość nagrań.
Jak rozpoznać, że kamera odbija podczerwień?
Refleksy IR mają charakterystyczny wygląd. Najczęściej pojawiają się dopiero po przełączeniu kamery w tryb nocny, gdy aktywne stają się diody podczerwieni. W dzień obraz może być całkowicie poprawny.
Typowe objawy to:
- biała lub szara poświata widoczna na środku albo przy krawędziach obrazu,
- zamglenie całego kadru, mimo że scena jest odpowiednio oświetlona,
- jasne okręgi, smugi lub plamy zmieniające się po poruszeniu kopułą,
- spadek kontrastu i utrata szczegółów w ciemniejszych obszarach,
- efekt „świecenia” blisko obiektywu, przewodów albo elementów obudowy,
- pogorszenie obrazu po deszczu, myciu lub pojawieniu się skroplin na osłonie.
Jeśli po wyłączeniu oświetlacza IR obraz natychmiast się poprawia, problem zwykle nie dotyczy samego przetwornika, lecz odbić światła podczerwonego albo zbyt dużej ilości światła wracającego do obiektywu.
Najczęstsze przyczyny odbić podczerwieni
1. Zabrudzona lub zatłuszczona kopuła
Nawet niewielka warstwa kurzu, odcisk palca, ślad po taśmie montażowej czy tłusta smuga może rozproszyć światło IR. W dzień zabrudzenie bywa prawie niewidoczne, natomiast nocą działa jak ekran odbijający światło bezpośrednio w obiektyw.
W kamerach kopułkowych szczególne znaczenie ma wewnętrzna strona osłony. Jeżeli podczas montażu dotknięto jej palcami albo w środku pozostały drobiny kurzu, czyszczenie zewnętrznej powierzchni nie wystarczy.
2. Folia ochronna pozostawiona na kopule
Nowe kamery mogą mieć na osłonie cienką folię zabezpieczającą. Jej krawędź, pęcherzyk powietrza lub niedokładne usunięcie może powodować rozpraszanie światła. Przed uruchomieniem urządzenia należy sprawdzić, czy wszystkie warstwy transportowe zostały zdjęte zgodnie z instrukcją producenta.
3. Nieprawidłowe ułożenie kopuły
Kopuła musi być ustawiona tak, aby obiektyw patrzył przez czystą, równą część osłony. Jeżeli wewnętrzny moduł kamery jest przekrzywiony, obiektyw znajduje się zbyt blisko krawędzi lub osłona jest naprężona, promieniowanie z diod IR może trafiać w elementy kopuły pod niekorzystnym kątem.
Położenie ma znaczenie także wtedy, gdy kamera została obrócona podczas regulacji. Po zmianie kąta widzenia warto sprawdzić obraz nocny, a nie tylko podgląd dzienny.
4. Szczelina między podstawą a kopułą
W obudowie kamery może powstać niewielka szczelina, przez którą do środka dociera światło z diod IR albo światło z zewnątrz. Przyczyną bywa źle założona uszczelka, zabrudzenie na krawędzi, nieprawidłowo dokręcona pokrywa lub przewód utrudniający domknięcie obudowy.
Podczas montażu warto sprawdzić, czy kopuła przylega równomiernie do podstawy. Nie należy jednak dokręcać śrub z nadmierną siłą, ponieważ można odkształcić elementy obudowy i pogorszyć efekt.
5. Odbicie od ściany, sufitu lub innych elementów
Kamera zamontowana zbyt blisko jasnej ściany, podbitki, rynny, słupa albo sufitu może oświetlać te powierzchnie własnymi diodami IR. Odbite promieniowanie wraca wtedy do obiektywu i tworzy jasną poświatę.
Podobny efekt może powodować wystająca część uchwytu, fragment puszki, przewód znajdujący się przed obiektywem albo element ogrodzenia. W przypadku instalacji na narożniku budynku szczególnie ważne jest sprawdzenie, czy promiennik nie oświetla sąsiedniej ściany.
6. Wilgoć i skraplanie pary
Zmiana temperatury może powodować skraplanie pary wodnej na wewnętrznej stronie kopuły. Krople działają jak wiele małych soczewek, rozpraszając podczerwień po całym kadrze. Obraz może wyglądać jak zamglony, mleczny lub pokryty jasnymi punktami.
Jeżeli problem pojawia się po deszczu, w nocy lub przy dużej różnicy temperatur, należy sprawdzić stan uszczelek, sposób prowadzenia przewodu oraz szczelność miejsca montażu. Nie wolno otwierać obudowy w warunkach, w których do środka może dostać się wilgoć.
Jak usunąć problem krok po kroku?
Krok 1: obejrzyj obraz w dzień i w nocy
Najpierw ustal, w jakich warunkach pojawia się problem. Sprawdź obraz przy aktywnym i nieaktywnym IR, jeśli kamera lub rejestrator pozwala na takie ustawienie. Zwróć uwagę, czy poświata jest stała, czy zależy od kierunku patrzenia kamery.
Jeśli obraz jest dobry po wyłączeniu IR, skup się na odbiciach, zabrudzeniach, wilgoci i elementach znajdujących się w pobliżu kopuły. Jeżeli obraz pozostaje nieprawidłowy również w dzień, przyczyna może być związana z obiektywem, osłoną, ustawieniem lub innym elementem toru wizyjnego.
Krok 2: wyczyść kopułę prawidłowo
Przed czyszczeniem odłącz zasilanie lub postępuj zgodnie z procedurą bezpieczną dla konkretnego systemu. Usuń kurz miękką, czystą ściereczką przeznaczoną do powierzchni optycznych. Nie używaj szorstkich materiałów ani przypadkowych środków chemicznych, które mogą pozostawić film na tworzywie.
Jeżeli konstrukcja kamery na to pozwala i jest to zgodne z instrukcją, sprawdź również wewnętrzną stronę kopuły. Nie dotykaj jej palcami. Po czyszczeniu pozostaw powierzchnię całkowicie suchą i upewnij się, że nie pozostały smugi.
Krok 3: sprawdź ustawienie obiektywu i kopuły
Skontroluj, czy obiektyw znajduje się centralnie względem przeznaczonego dla niego fragmentu osłony. Sprawdź, czy kopuła nie jest przekręcona, pęknięta lub naprężona. W przypadku widocznych rys, zmatowienia albo trwałych przebarwień sama regulacja może nie wystarczyć — konieczna może być wymiana uszkodzonego elementu lub całej kamery.
Krok 4: usuń przeszkody z pola widzenia
Obejrzyj kamerę z boku i od góry. Poszukaj elementów, które mogą odbijać albo rozpraszać podczerwień: ściany, sufitu, daszka, uchwytu, puszki, przewodu, siatki ogrodzeniowej czy tabliczki. Czasem wystarczy niewielka zmiana kąta albo miejsca montażu, aby wyeliminować refleks.
Do uporządkowania miejsca instalacji przydatne są odpowiednio dobrane uchwyty i puszki do kamer. Puszka pozwala bezpieczniej schować połączenia oraz ograniczyć ryzyko, że przewód lub złącze znajdzie się przed obiektywem.
Krok 5: sprawdź montaż i szczelność
Warto skontrolować, czy kamera jest stabilnie przykręcona, a podstawa przylega do powierzchni. Przewód powinien być poprowadzony tak, aby nie wypychał obudowy i nie tworzył dodatkowego odbijającego elementu. Jeżeli miejsce montażu jest narażone na opady, rozwiązaniem może być zastosowanie właściwego uchwytu lub puszki montażowej.

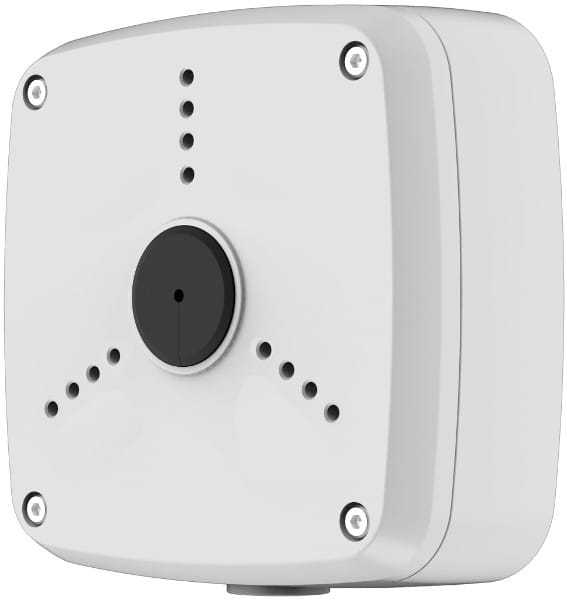

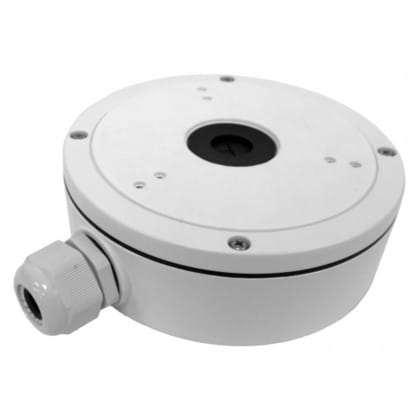

W zależności od systemu można wykorzystać dedykowane elementy, takie jak adapter Hikvision DS-1280ZJ-M albo adapter Dahua PFA122-V2. Dobór akcesorium powinien uwzględniać model kamery, miejsce montażu oraz sposób prowadzenia przewodów.
Czy problem dotyczy tylko kamer kopułkowych?
Nie. Odbicia podczerwieni mogą wystąpić także w innych typach kamer, jednak konstrukcja kopułkowa jest na nie bardziej podatna ze względu na bliskie położenie promienników IR i przezroczystej osłony. W kamerach tubowych częściej problem wynika z odbicia od ściany, daszka, zabrudzonej szyby lub niewłaściwie zamontowanej osłony.
Jeżeli dopiero projektujesz system, porównaj dostępne kamery IP oraz kamery analogowe. Wybór obudowy powinien wynikać z miejsca montażu, warunków środowiskowych, oczekiwanego pola widzenia i sposobu prowadzenia przewodów, a nie wyłącznie z wyglądu urządzenia.
Znaczenie obudowy, puszki i uchwytu
Akcesoria montażowe mają bezpośredni wpływ na jakość obrazu. Dobrze dobrany uchwyt stabilizuje kamerę i ułatwia ustawienie właściwego kąta. Puszka porządkuje przewody oraz zabezpiecza połączenia przed przypadkowym naprężeniem. Z kolei dodatkowa obudowa do monitoringu może być potrzebna wtedy, gdy kamera pracuje w wymagającym środowisku lub wymaga ochrony przed czynnikami zewnętrznymi.
Nie każde akcesorium pasuje do każdego modelu. Przed zakupem sprawdź rozstaw otworów, sposób mocowania, miejsce na złącza oraz możliwość swobodnej regulacji obiektywu. Zbyt mała puszka może ściskać przewód, a nieprawidłowo dopasowany adapter może utrudniać domknięcie konstrukcji.
Kiedy rozważyć wymianę kamery?
Jeżeli kopuła jest trwale porysowana, zmatowiała, odkształcona albo nie daje się dokładnie oczyścić, odbicia mogą pozostać mimo prawidłowego montażu. Wymiana może być również zasadna, gdy kamera była wielokrotnie narażona na wilgoć lub jej obudowa nie zapewnia odpowiedniego dopasowania do miejsca instalacji.
Przed wymianą warto jednak wykluczyć prostsze przyczyny: zabrudzenie, folię ochronną, skraplanie, przesunięcie modułu, odbicie od ściany oraz niewłaściwe prowadzenie przewodu. Często problem można usunąć bez wymiany całego systemu.

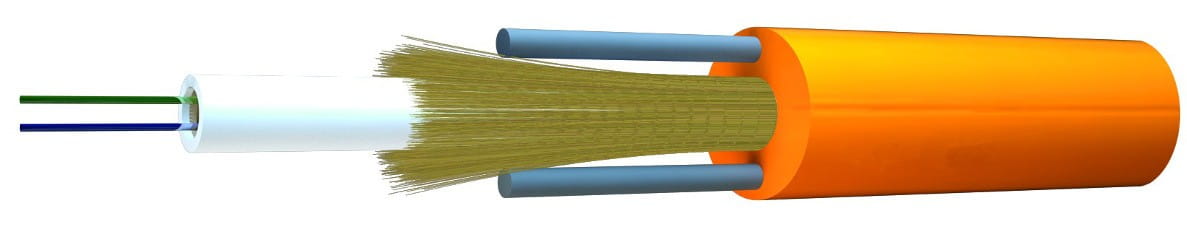

Przy modernizacji większej instalacji należy zwrócić uwagę także na infrastrukturę transmisyjną i sposób prowadzenia przewodów między punktami. W systemach wymagających połączenia na większym obszarze można sprawdzić rozwiązania takie jak ziemny kabel światłowodowy DAC 12J. Nie eliminuje on odbić IR, ale może być elementem poprawnie zaprojektowanej infrastruktury monitoringu.
Praktyczna lista kontrolna
Jeżeli kamera nocą pokazuje białą poświatę, przejdź przez poniższą listę:
- Sprawdź, czy problem pojawia się dokładnie po uruchomieniu podczerwieni.
- Usuń kurz, smugi i ewentualną folię ochronną z obu stron kopuły.
- Skontroluj, czy wewnątrz obudowy nie ma wilgoci ani skroplin.
- Sprawdź, czy obiektyw jest ustawiony centralnie względem kopuły.
- Obejrzyj ścianę, sufit, uchwyt, puszkę i przewód znajdujące się w pobliżu kamery.
- Zweryfikuj, czy pokrywa jest prawidłowo zamknięta, a uszczelka nie jest przesunięta.
- Przetestuj obraz po zmianie kąta lub miejsca montażu.
- Jeśli problem pozostaje, porównaj działanie z inną kamerą albo skonsultuj dobór urządzenia i akcesoriów.
Podsumowanie
Gdy kamera odbija podczerwień, zamglony obraz nocą najczęściej wynika z zabrudzonej lub zaparowanej kopuły, błędnego ułożenia obiektywu, nieszczelności albo odbicia od pobliskich elementów. Najskuteczniejsza diagnostyka polega na porównaniu obrazu z włączonym i wyłączonym IR, dokładnym oczyszczeniu osłony oraz sprawdzeniu całego sposobu montażu.
Jeżeli planujesz nową instalację lub modernizację istniejącej, wybierz kamerę razem z właściwym uchwytem, puszką i pozostałymi elementami montażowymi. Sprawdź ofertę VirtualEye, aby dopasować rozwiązanie do miejsca instalacji i uzyskać wyraźny obraz również po zmroku.
