Dobór szafy rack do systemu monitoringu nie powinien ograniczać się do sprawdzenia, czy urządzenie zmieści się na półce. Rejestrator, switch sieciowy, zasilacze, listwa zasilająca i przewody muszą mieć odpowiednią ilość miejsca, a cała konstrukcja powinna zapewniać bezpieczny montaż, wentylację i wygodny dostęp serwisowy.
Jeżeli zastanawiasz się, jak dobrać szafę rack do monitoringu, zacznij od dokładnego określenia urządzeń, które mają znaleźć się w środku. Dopiero później wybierz wysokość, głębokość i typ obudowy. W praktyce dobrze zaplanowana rezerwa miejsca jest równie ważna jak dopasowanie szafy do obecnej instalacji.
Od czego zacząć dobór szafy rack?
Najpierw przygotuj listę wszystkich elementów, które mają trafić do szafy. W typowej instalacji CCTV mogą to być:
- rejestrator IP lub rejestrator systemu analogowego,
- switch sieciowy, w tym switch PoE,
- panel zasilający albo listwa PDU,
- zasilacze i moduły pomocnicze,
- patch panel lub organizery kabli,
- półki rackowe dla urządzeń niemających uchwytów montażowych,
- przepusty, zaślepki i elementy prowadzenia przewodów.
Warto rozdzielić urządzenia zajmujące jednostki rack od akcesoriów, które będą zamontowane na półce lub w innym miejscu. Pozwoli to uniknąć sytuacji, w której wysokość szafy jest teoretycznie wystarczająca, ale po zamontowaniu zasilania i organizera nie pozostaje przestrzeń na dalszą rozbudowę.
W ofercie VirtualEye znajdziesz zarówno rejestratory IP, jak i elementy przeznaczone do organizacji infrastruktury w szafie. Przed zakupem obudowy warto sprawdzić sposób montażu konkretnego rejestratora: nie każde urządzenie ma fabryczne uchwyty rack 19 cali.
Wysokość szafy rack i jednostki U
Wysokość urządzeń montowanych w szafach rack określa się w jednostkach U. Jedna jednostka rack odpowiada 44,45 mm wysokości przestrzeni montażowej. Rejestrator lub switch może zajmować jedną albo więcej jednostek, ale poza samą wysokością urządzenia trzeba uwzględnić również miejsce na wentylację, przewody i wygodny dostęp.
Jak obliczyć potrzebną wysokość?
Praktyczne obliczenie powinno obejmować:
- sumę jednostek zajmowanych przez urządzenia montowane bezpośrednio w szynach rack,
- miejsce na półkę dla urządzeń wolnostojących,
- przestrzeń na listwę zasilającą i organizację przewodów,
- rezerwę na rozbudowę oraz swobodny przepływ powietrza.
Jeżeli rejestrator zajmuje jedną jednostkę, switch kolejną, a dodatkowo potrzebujesz półki i listwy zasilającej, wybór szafy o wysokości dokładnie odpowiadającej sumie urządzeń będzie ryzykowny. Półka może zajmować więcej miejsca niż samo urządzenie, a przewody podłączone z tyłu wymagają przestrzeni roboczej.
Bezpieczniej jest przyjąć zapas wysokości. W małej instalacji kilka wolnych jednostek pozwoli w przyszłości dodać kolejny switch, panel organizacyjny lub dodatkowe urządzenie. W większym systemie monitoringu rezerwa może ograniczyć konieczność wymiany całej szafy po rozbudowie instalacji.
Głębokość szafy a rzeczywiste wymiary urządzeń
Jednym z najczęstszych błędów jest dobór szafy wyłącznie na podstawie wysokości. Tymczasem kluczowa bywa głębokość. Należy sprawdzić nie tylko długość rejestratora lub switcha, lecz także przestrzeń potrzebną na przewody, wtyki, zasilacze i wentylację.
Przy ocenie głębokości uwzględnij:
- wymiar urządzenia mierzony od przedniej części obudowy do najbardziej wysuniętego elementu z tyłu,
- miejsce na złącza sieciowe, HDMI, USB i przewody zasilające,
- położenie tylnych drzwi oraz możliwość ich zamknięcia,
- przestrzeń między urządzeniem a ścianą lub tylną konstrukcją szafy,
- promień gięcia przewodów, szczególnie kabli sieciowych i światłowodowych.
Warto pamiętać, że głębokość użytkowa szafy może być mniejsza od jej głębokości zewnętrznej. Ścianki, drzwi, szyny montażowe i elementy konstrukcyjne zajmują część dostępnej przestrzeni. Dlatego przed zakupem zawsze porównaj wymiary urządzenia z głębokością montażową podaną dla konkretnego modelu szafy.

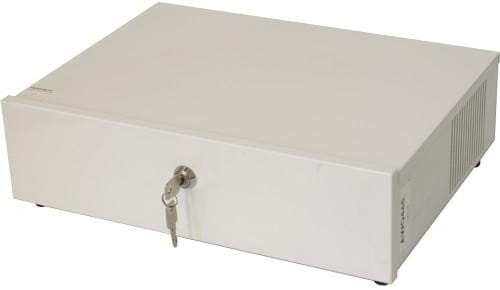

Jeżeli rejestrator nie jest przeznaczony do montażu rack, nie należy wciskać go między szyny ani opierać na przewodach. W takim przypadku zastosuj odpowiednią półkę lub obudowę. Przykładem rozwiązania dla mniejszego rejestratora jest obudowa do rejestratora DVR PULSAR AWO445. Ostateczny wybór trzeba dopasować do wymiarów konkretnego urządzenia i sposobu prowadzenia instalacji.
Rejestrator rackowy czy urządzenie na półce?
Najwygodniejsza sytuacja występuje wtedy, gdy rejestrator ma konstrukcję przystosowaną do montażu w szafie rack. Wtedy można przykręcić go do pionowych szyn, zachowując uporządkowany układ urządzeń. Przed zakupem sprawdź jednak, czy uchwyty montażowe są częścią zestawu, czy trzeba dokupić je osobno.
Jeśli rejestrator ma obudowę desktopową, można umieścić go na półce rackowej. Półka powinna mieć odpowiednią nośność, a urządzenie nie może zasłaniać otworów wentylacyjnych. Należy też zabezpieczyć je przed przesuwaniem podczas prac przy okablowaniu.
W niektórych przypadkach przydatny będzie dedykowany adapter Hikvision 1U 380 19 do montażu rejestratorów. Jest to rozwiązanie dla urządzeń, które wymagają zastosowania odpowiednich uchwytów zamiast bezpośredniego montażu obudowy do szyn. Przed zamówieniem sprawdź kompatybilność adaptera z posiadanym rejestratorem.
Dobrym przykładem urządzenia, którego sposób zabudowy trzeba przeanalizować przed wyborem szafy, jest rejestrator sieciowy QRN-410S. Nie zakładaj automatycznie, że każdy rejestrator sieciowy jest urządzeniem rackowym. Liczy się konstrukcja konkretnego modelu oraz dostępne akcesoria montażowe.
Szafa wisząca czy stojąca?
Wybór między szafą wiszącą a stojącą zależy przede wszystkim od liczby urządzeń, ich ciężaru, miejsca montażu i planów rozbudowy.
Szafa rack wisząca
Szafa wisząca sprawdza się w małych i średnich instalacjach, w których liczba urządzeń jest ograniczona, a dostępna przestrzeń na podłodze niewielka. Można zamontować ją na ścianie w pomieszczeniu technicznym, biurze, sklepie lub zapleczu.
Przy wyborze konstrukcji wiszącej zwróć uwagę na:
- nośność ściany i sposób jej wykonania,
- łączną masę urządzeń, półek, zasilaczy i przewodów,
- rodzaj oraz jakość mocowania szafy,
- dostęp do przedniej i tylnej części obudowy,
- miejsce na odprowadzanie ciepła.
Nie wystarczy ocenić, czy sama szafa zmieści się na ścianie. Podłoże musi przenieść obciążenie całego zestawu. Szczególnej uwagi wymagają ściany działowe, lekkie zabudowy i miejsca, w których nie można zastosować standardowych punktów mocowania.
Jeśli interesuje Cię kompaktowa zabudowa, zobacz kategorię szafy serwerowe wiszące. Dostępne konstrukcje można porównać pod kątem wymiarów, układu szyn i sposobu instalacji.
Szafa rack stojąca
Szafa stojąca będzie lepszym wyborem, gdy instalacja ma obejmować większą liczbę urządzeń, cięższe elementy lub być regularnie rozbudowywana. Zapewnia zwykle więcej przestrzeni na okablowanie, zasilanie i dodatkowe akcesoria, a także pozwala łatwiej rozłożyć ciężar.
Konstrukcja stojąca jest szczególnie uzasadniona, gdy w jednym miejscu mają znaleźć się rejestratory, kilka switchy, zasilanie awaryjne, patch panele i urządzenia aktywne. Przed zakupem zaplanuj jednak miejsce na otwieranie drzwi, prowadzenie kabli oraz dostęp serwisowy.
W kategorii szafy serwerowe znajdziesz rozwiązania przeznaczone do większych instalacji rackowych. Dobierając model, porównaj nie tylko wysokość, ale również głębokość montażową, nośność i sposób wentylacji.
Nośność, wentylacja i zasilanie
Nośność szafy musi uwzględniać łączną masę wszystkich elementów, a nie tylko urządzeń montowanych w szynach. Do obciążenia dochodzą półki, zasilacze, listwy, organizery, okablowanie i ewentualne akumulatory. W przypadku szafy wiszącej trzeba dodatkowo sprawdzić, czy ściana i zastosowane kotwy są odpowiednie do takiego obciążenia.
W systemach monitoringu istotna jest również wentylacja. Rejestrator i switch pracują przez całą dobę, dlatego nie należy zasłaniać otworów wentylacyjnych ani montować urządzeń zbyt ciasno. Przy większej liczbie urządzeń zaplanuj przepływ powietrza oraz miejsce na elementy wentylacyjne, jeśli przewiduje je konstrukcja szafy.

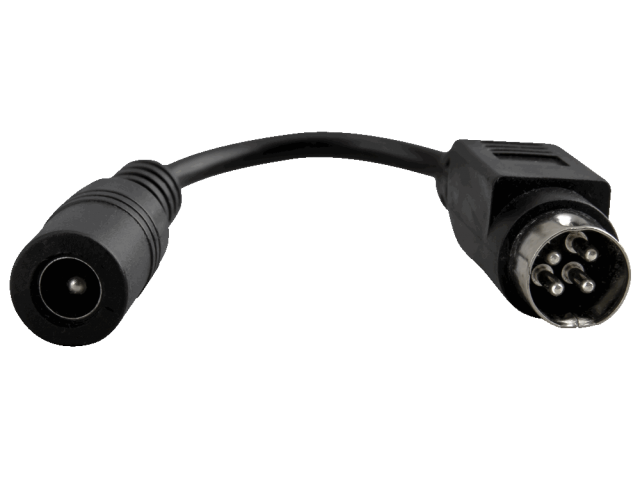

Zasilanie powinno być uporządkowane i łatwo dostępne. Listwa zasilająca nie może kolidować z przewodami sygnałowymi, a zasilacze nie powinny luźno zwisać z szyn. W zależności od układu instalacji przydatne mogą być dodatkowe przewody i adaptery, takie jak adapter zasilania do rejestratora Hikvision Pulsar ML517. Jego zastosowanie należy zawsze dopasować do konkretnego zasilacza i rejestratora.
Rezerwa miejsca i organizacja okablowania
Szafa rack powinna być dobrana nie tylko do obecnej konfiguracji, ale także do przewidywanej rozbudowy. Rezerwa miejsca jest przydatna, gdy planujesz zwiększyć liczbę kamer, dodać kolejny switch PoE, wymienić rejestrator na większy albo uporządkować istniejące przewody.
Nie wypełniaj całej szafy urządzeniami od pierwszego dnia. Wolne jednostki ułatwią serwis, poprawią cyrkulację powietrza i zmniejszą ryzyko przypadkowego odłączenia przewodów. Warto również pozostawić przestrzeń za urządzeniami, aby przewody nie były ostro zagięte ani naprężone.
Do uporządkowania instalacji wykorzystaj odpowiednie akcesoria do szaf rack. W zależności od konfiguracji mogą przydać się półki, organizery, zaślepki, elementy prowadzenia kabli oraz rozwiązania do montażu urządzeń nieprzystosowanych bezpośrednio do szyn.
Najczęstsze błędy przy wyborze szafy
- Dobór wyłącznie po wysokości. Urządzenie może nie zmieścić się na głębokość albo zabraknie miejsca na przewody.
- Brak rezerwy. Szafa dopasowana na styk utrudnia serwis i rozbudowę.
- Ignorowanie masy zestawu. Dotyczy to szczególnie konstrukcji wiszących.
- Umieszczenie urządzenia desktopowego bez odpowiedniej półki. Rejestrator nie powinien opierać się na kablach ani być wciskany między szyny.
- Zasłonięcie wentylacji. Zbyt ciasne ułożenie może pogorszyć warunki pracy urządzeń.
- Brak miejsca na tylną część instalacji. Same wymiary obudowy nie uwzględniają przestrzeni potrzebnej na wtyki i promień gięcia przewodów.
Jak dobrać szafę rack do monitoringu? Praktyczna checklista
Przed zamówieniem przygotuj następujące informacje:
- listę wszystkich urządzeń, które mają znaleźć się w szafie,
- wysokość każdego urządzenia oraz sposób jego montażu,
- głębokość urządzeń wraz z wymaganym miejscem na przewody,
- łączną masę sprzętu i akcesoriów,
- planowaną rezerwę na rozbudowę,
- miejsce instalacji oraz sposób doprowadzenia kabli,
- potrzebę zastosowania półek, organizerów i elementów zasilania,
- warunki wentylacji i dostęp serwisowy.
Następnie porównaj te dane z parametrami konkretnej szafy. Jeżeli masz wątpliwości, lepiej wybrać model z większą głębokością i zapasem miejsca niż próbować zmieścić całą instalację w zbyt małej obudowie.
Podsumowanie
Najważniejsze przy wyborze szafy rack do monitoringu są: właściwa wysokość w jednostkach U, wystarczająca głębokość montażowa, odpowiednia nośność, wentylacja i rezerwa na przyszłą rozbudowę. Szafa wisząca sprawdzi się przy kompaktowych instalacjach, natomiast stojąca będzie praktyczniejsza przy większej liczbie urządzeń i cięższym wyposażeniu.
Przed zakupem sprawdź sposób montażu rejestratora, wymiary urządzeń oraz przestrzeń potrzebną na przewody i zasilanie. W VirtualEye znajdziesz szafy serwerowe, szafy wiszące, rejestratory i akcesoria rack, które pomogą zbudować uporządkowane i łatwe w serwisowaniu zaplecze dla systemu CCTV.
