Baza wiedzy monitoring alarmy automatyka to praktyczny przewodnik po rozwiązaniach stosowanych w domach, firmach, magazynach i obiektach użytkowych. Zebraliśmy w nim najważniejsze pojęcia dotyczące kamer, rejestratorów, systemów alarmowych, wideodomofonów, kontroli dostępu, automatyki bram, zasilania awaryjnego oraz sieci PoE.
Celem kompendium jest ułatwienie wyboru urządzeń i uporządkowanie podstawowej wiedzy. Poszczególne elementy systemu zabezpieczeń powinny być dopasowane do rodzaju obiektu, oczekiwanego poziomu ochrony, sposobu prowadzenia instalacji oraz możliwości późniejszej rozbudowy.
Monitoring wizyjny – najważniejsze pojęcia
Monitoring IP
Monitoring IP wykorzystuje kamery komunikujące się z siecią komputerową. Obraz może być przesyłany do rejestratora sieciowego, komputera, aplikacji mobilnej lub innego urządzenia uprawnionego do podglądu. W praktyce system IP ułatwia budowę instalacji o różnej skali i pozwala wygodnie integrować kamery z infrastrukturą sieciową.
Przy planowaniu monitoringu IP warto zwrócić uwagę na miejsce montażu kamery, wymagany obszar obserwacji, warunki oświetleniowe, dostęp do sieci oraz sposób zapisu nagrań. W ofercie VirtualEye dostępne są kamery IP przeznaczone do różnych zastosowań. Przykładowym urządzeniem z tej grupy jest Kamera IP Hanwha Techwin QNO-7020R.
Monitoring analogowy
Monitoring analogowy przesyła sygnał wizyjny przewodowo do rejestratora obsługującego odpowiedni standard. To rozwiązanie może być praktyczne podczas modernizacji istniejącej instalacji, szczególnie gdy w obiekcie znajduje się już infrastruktura kablowa wykorzystywana przez starszy system CCTV.

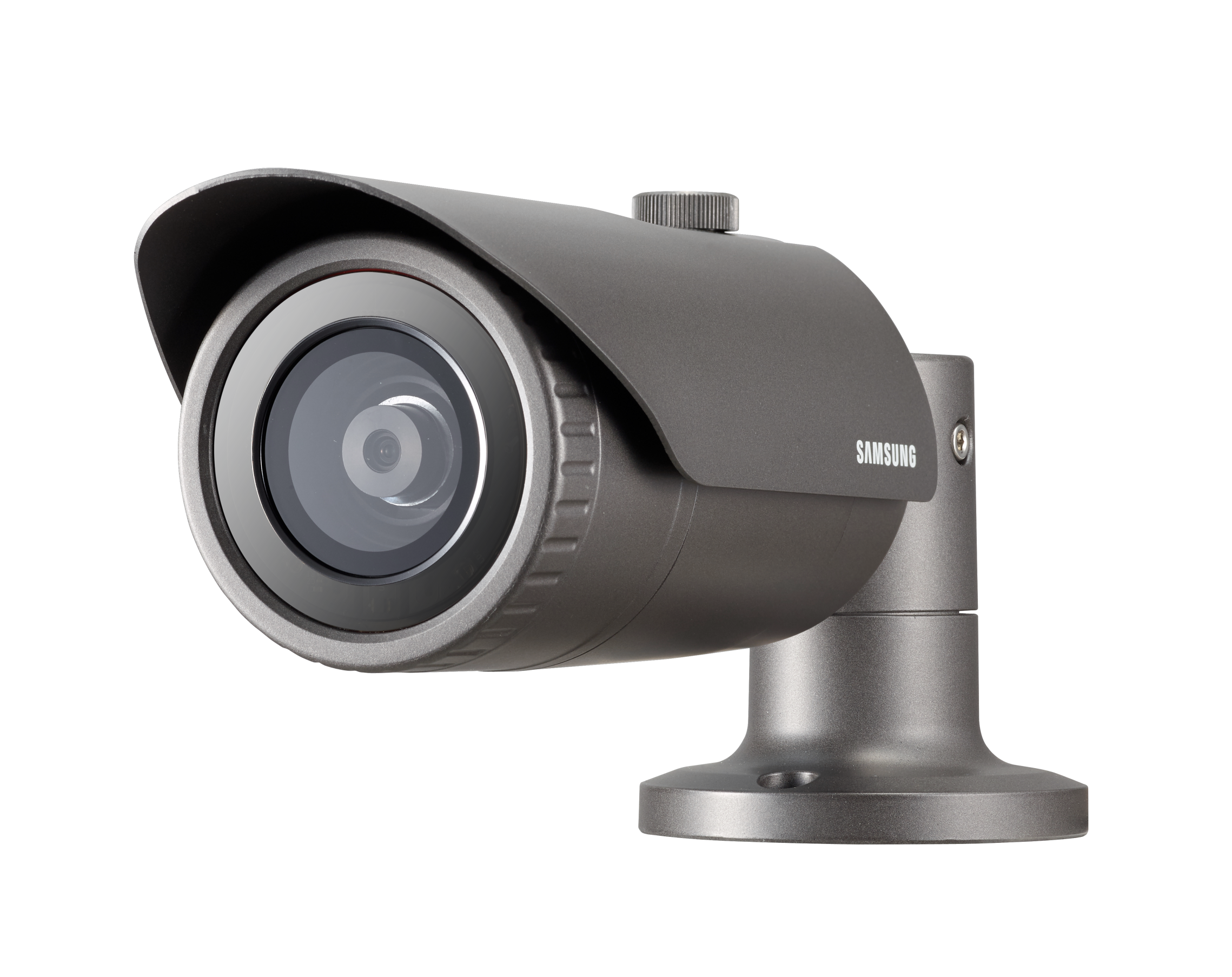

Wybierając ten wariant, należy sprawdzić zgodność kamer, rejestratora, przewodów i sposobu zasilania. Osoby rozważające taki system mogą zapoznać się z kategorią kamer analogowych. Przykładem produktu z katalogu jest KAMERA Hanwha Techwin QNO-7010R.
Kamera zewnętrzna i wewnętrzna
Kamera wewnętrzna pracuje w warunkach ograniczonego wpływu wilgoci, pyłu i zmiennych temperatur. Kamera zewnętrzna powinna być dobrana z uwzględnieniem miejsca montażu, ekspozycji na opady, nasłonecznienie oraz ryzyka uszkodzeń mechanicznych. Nie należy montować urządzenia wyłącznie na podstawie wyglądu – znaczenie ma także sposób prowadzenia przewodów i zabezpieczenie punktu instalacji.
Obiektyw, kąt widzenia i ogniskowa
Obiektyw wpływa na to, jak szeroki obszar obejmuje kamera oraz jak duże będą widoczne szczegóły. Szeroki kąt widzenia pomaga obserwować większą przestrzeń z krótszej odległości, natomiast węższe ujęcie może być korzystne przy monitorowaniu konkretnego przejścia, bramy lub stanowiska.
Przed zakupem warto określić, czy kamera ma obserwować całe pomieszczenie, strefę wejściową, podjazd czy konkretny punkt. Zbyt szerokie ujęcie może ograniczyć czytelność szczegółów, a zbyt wąskie utrudnić ocenę sytuacji w większej przestrzeni.
Tryb nocny i oświetlenie
Monitoring powinien zapewniać użyteczny obraz także po zmroku. W zależności od modelu kamera może korzystać z oświetlenia podczerwonego, światła białego lub dostępnego oświetlenia zewnętrznego. Przy wyborze trzeba uwzględnić obecność lamp, odbicia od jasnych powierzchni oraz możliwość pojawienia się silnego źródła światła w kadrze.
Rejestratory i zapis obrazu
Rejestrator sieciowy NVR
NVR, czyli rejestrator sieciowy, odbiera obraz z kamer IP, zarządza nagraniami i umożliwia ich późniejsze odtwarzanie. Jest centralnym elementem wielu systemów monitoringu IP. W zależności od konfiguracji może także wspierać zdalny podgląd, wyszukiwanie zdarzeń i zarządzanie użytkownikami.
W katalogu VirtualEye znajduje się rejestrator sieciowy QRN-410S. Przy wyborze rejestratora należy sprawdzić zgodność z planowanymi kamerami, liczbę obsługiwanych urządzeń, możliwości zapisu oraz sposób dostępu do materiału. Nie warto dobierać rejestratora wyłącznie do obecnej liczby kamer, jeśli system ma być w przyszłości rozbudowywany.
DVR i system analogowy
DVR to rejestrator przeznaczony do obsługi kamer przesyłających sygnał przewodowy w rozwiązaniach analogowych. Jego funkcje obejmują między innymi zapis obrazu, odtwarzanie nagrań oraz zarządzanie podłączonymi kamerami. W modernizowanych instalacjach trzeba zweryfikować, czy nowe urządzenia są zgodne z istniejącym rejestratorem i okablowaniem.
Archiwizacja i retencja nagrań
Retencja oznacza czas przechowywania materiału wideo. Zależy między innymi od liczby kamer, jakości zapisu, częstotliwości rejestracji, aktywności w obserwowanej strefie oraz pojemności nośnika. Przed konfiguracją systemu warto odpowiedzieć na pytania: jak długo nagrania mają być dostępne, które obszary wymagają ciągłego zapisu i gdzie można zastosować zapis po wykryciu zdarzenia?
PoE i infrastruktura sieciowa
Power over Ethernet
PoE to technologia umożliwiająca przesyłanie danych i zasilania jednym przewodem sieciowym, o ile wszystkie elementy instalacji są ze sobą zgodne. Dzięki temu można ograniczyć liczbę przewodów doprowadzanych do kamery i uprościć montaż w miejscach, w których doprowadzenie osobnego zasilania byłoby problematyczne.
Sieć PoE powinna być zaprojektowana z uwzględnieniem odległości, rodzaju przewodów, lokalizacji urządzeń oraz zapotrzebowania całego systemu. Ważne jest także zapewnienie właściwego zasilania urządzeń aktywnych i odpowiednie zabezpieczenie infrastruktury przed awariami.
Switch PoE
Switch PoE łączy urządzenia sieciowe i może zasilać kompatybilne kamery lub inne elementy instalacji. W małych systemach może zastąpić kilka oddzielnych urządzeń, jednak jego dobór powinien odpowiadać planowanej liczbie punktów, topologii sieci i wymaganiom zastosowanych urządzeń.

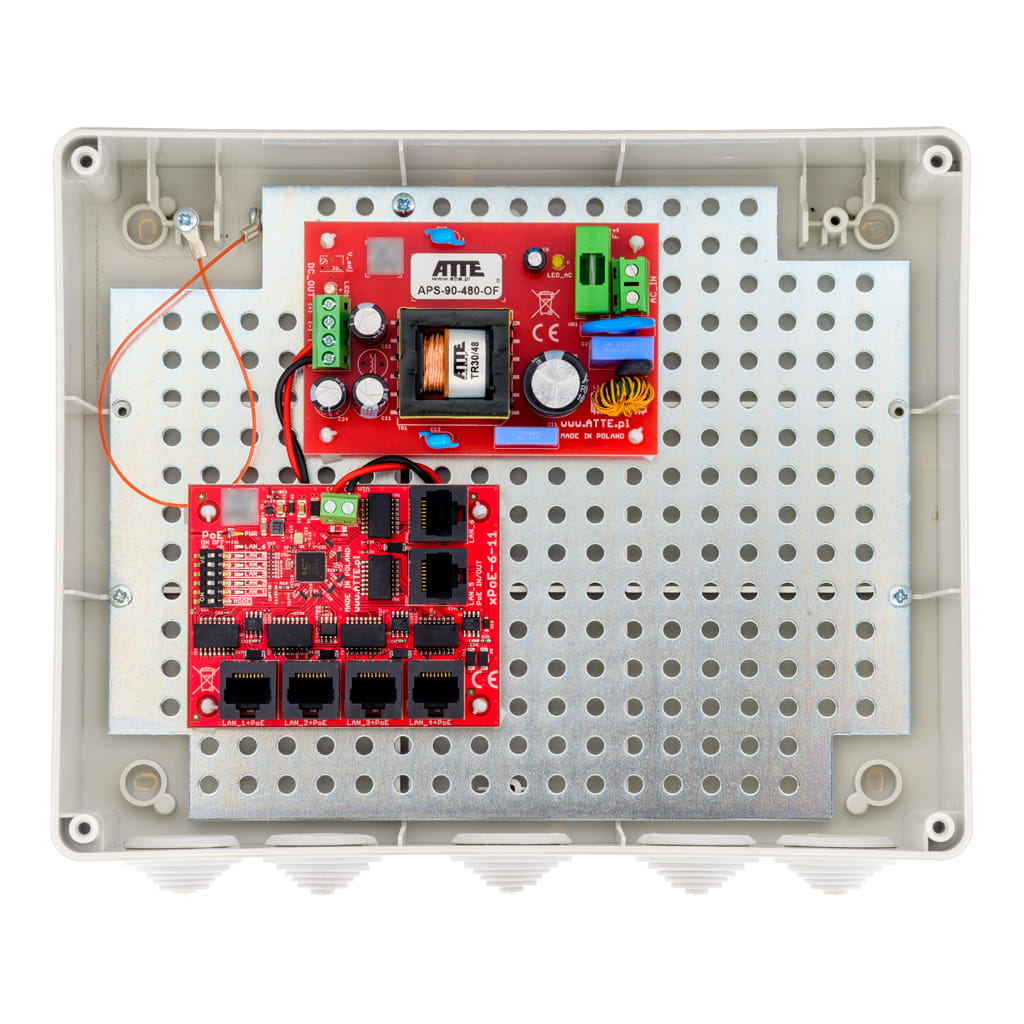

Przykładem rozwiązania z oferty VirtualEye jest zestaw do 5 kamer IP ze switchem PoE ATTE IP-5-11-L3. Przy zakupie należy analizować cały system, a nie tylko liczbę portów: znaczenie ma również sposób połączenia z rejestratorem, routerem i pozostałymi elementami sieci.
Systemy alarmowe
Centrala alarmowa
Centrala jest jednostką zarządzającą systemem alarmowym. Odbiera informacje z czujników, interpretuje zdarzenia i steruje reakcją systemu, na przykład sygnalizacją alarmu. W zależności od rozwiązania może współpracować z manipulatorami, modułami komunikacyjnymi, sygnalizatorami oraz urządzeniami bezprzewodowymi.
Dobór centrali powinien wynikać z liczby chronionych stref, rodzaju czujników, wymaganego sposobu obsługi oraz planowanej rozbudowy. Podstawowe urządzenia z tej grupy można znaleźć w kategorii central alarmowych, urządzeń cyfrowych i manipulatorów.
Manipulator
Manipulator jest interfejsem użytkownika systemu alarmowego. Służy między innymi do uzbrajania i rozbrajania alarmu, sprawdzania stanu stref oraz obsługi wybranych funkcji. Wybierając miejsce montażu, należy zapewnić wygodny dostęp dla uprawnionych osób, a jednocześnie ograniczyć możliwość obsługi przez osoby niepowołane.
Czujka ruchu
Czujka ruchu wykrywa zmianę w chronionej przestrzeni i przekazuje informację do centrali. W praktyce należy dobrać jej rodzaj do pomieszczenia, układu mebli, obecności zwierząt, temperatury oraz możliwych źródeł fałszywych alarmów. Sam zakup czujki nie zastępuje prawidłowego rozmieszczenia i konfiguracji całego systemu.
System bezprzewodowy
Bezprzewodowy system alarmowy komunikuje się między centralą a wybranymi urządzeniami drogą radiową. Może być przydatny w obiektach, w których wykonanie pełnego okablowania jest trudne lub wiązałoby się z dużą ingerencją w wykończenie. Należy jednak uwzględnić zasięg łączności, warunki konstrukcyjne budynku, stan baterii oraz konieczność okresowej kontroli urządzeń.
Rozwiązania tego typu są dostępne w kategorii bezprzewodowych systemów alarmowych. Przed wyborem warto sprawdzić kompatybilność wszystkich elementów pochodzących z planowanej konfiguracji.
Wideodomofony i kontrola dostępu
Wideodomofon
Wideodomofon łączy funkcję rozmowy z podglądem osoby znajdującej się przy wejściu. Typowy system składa się z panelu zewnętrznego, monitora wewnętrznego oraz elementu sterującego elektrozaczepem lub innym zamkiem. W domu jednorodzinnym pozwala zweryfikować gościa przed otwarciem furtki, a w firmie może wspierać kontrolę wejścia do budynku.
Przy planowaniu instalacji trzeba uwzględnić liczbę wejść, sposób prowadzenia przewodów, miejsce montażu monitora oraz integrację z furtką lub bramą. Istotna jest także czytelność obrazu po zmroku i odporność panelu zewnętrznego na warunki środowiskowe.
Kontrola dostępu
Kontrola dostępu określa, kto i na jakich zasadach może wejść do pomieszczenia lub na teren obiektu. W zależności od systemu identyfikacja może odbywać się za pomocą kodu, karty, breloka, urządzenia biometrycznego albo aplikacji. System powinien uwzględniać poziomy uprawnień, ewidencję zdarzeń oraz procedurę na wypadek utraty identyfikatora.
Warto rozdzielić funkcję kontroli dostępu od samego monitoringu: kamera rejestruje obraz, a system dostępu zarządza uprawnieniami. Połączenie obu rozwiązań ułatwia późniejszą analizę zdarzeń, ponieważ można zestawić zapis wideo z informacją o użyciu konkretnego identyfikatora.
Automatyka bram
Napęd do bramy
Automatyka bram obejmuje urządzenia odpowiedzialne za otwieranie, zamykanie i zabezpieczenie bramy. Napęd powinien być dobrany do rodzaju bramy, jej konstrukcji, intensywności użytkowania oraz warunków montażu. Inne wymagania będzie miała brama przesuwna, a inne skrzydłowa.
W systemie automatyki znaczenie mają także fotokomórki, sygnalizator, sterowanie ręczne, piloty lub inne urządzenia dostępu. Fotokomórki pomagają wykrywać przeszkody w świetle przejazdu, ale nie zwalniają z konieczności zachowania ostrożności i prawidłowej regulacji napędu.
Integracja bramy z monitoringiem i alarmem
Brama może być elementem większego systemu bezpieczeństwa. Monitoring pozwala obserwować strefę wjazdu, wideodomofon umożliwia rozmowę z osobą przy furtce, a alarm może sygnalizować próbę nieuprawnionego dostępu. Przed integracją trzeba sprawdzić zgodność wejść i wyjść sterujących oraz sposób działania urządzeń w przypadku braku zasilania.
Zasilanie awaryjne
Dlaczego jest ważne?
Zasilanie awaryjne ma podtrzymać pracę wybranych elementów systemu podczas chwilowej przerwy w dostawie energii. W zależności od instalacji może obejmować centralę alarmową, rejestrator, urządzenia sieciowe, kamery, kontroler dostępu lub automatykę bramy.
Przy projektowaniu podtrzymania należy określić, które urządzenia są kluczowe, jaki jest ich pobór energii oraz jak długo system powinien działać bez zasilania podstawowego. Warto również zadbać o sygnalizację awarii i regularnie kontrolować stan akumulatorów. Zasilanie awaryjne nie zwiększy skuteczności systemu, jeśli urządzenia zostaną podłączone bez uwzględnienia ich wzajemnej zgodności.
Jak dobrać system zabezpieczeń?
Najlepszy punkt wyjścia to analiza obiektu, a nie wybór pojedynczego urządzenia. Przed zakupem odpowiedz na kilka pytań:
- Jakie strefy mają być obserwowane lub chronione?
- Czy instalacja będzie wykonywana od podstaw, czy modernizowana?
- Czy potrzebny jest zapis ciągły, czy rejestracja zdarzeń?
- Jakie urządzenia mają działać bezprzewodowo, a gdzie można zastosować przewody?
- Czy system ma być przygotowany do rozbudowy?
- Jak użytkownicy będą obsługiwać alarm, monitoring, furtkę lub bramę?
W małym obiekcie często sprawdza się połączenie kamer IP, rejestratora i sieci PoE, uzupełnione o alarm oraz wideodomofon. W istniejącej instalacji korzystniejsze może być wykorzystanie części obecnego okablowania i stopniowa wymiana urządzeń. Najważniejsze jest zachowanie zgodności technicznej oraz zaplanowanie serwisowania i dostępu do urządzeń.
Podsumowanie – wybierz rozwiązanie dopasowane do obiektu
Monitoring, alarm, wideodomofon, kontrola dostępu, automatyka bramy i zasilanie awaryjne mogą tworzyć jeden spójny system ochrony. Kluczowe jest prawidłowe określenie potrzeb, kompatybilność urządzeń oraz przemyślana instalacja. Zamiast kierować się wyłącznie pojedynczym parametrem, warto ocenić cały system i jego przyszłą rozbudowę.
Sprawdź ofertę VirtualEye i porównaj rozwiązania z zakresu monitoringu IP i analogowego, rejestracji obrazu, alarmów oraz infrastruktury PoE. Jeśli nie masz pewności, od którego elementu rozpocząć, zacznij od analizy obiektu i listy wymaganych funkcji – to najprostsza droga do dobrania zabezpieczeń, które będą praktyczne w codziennym użytkowaniu.
